Как определить требуемую подачу гидростанции по движению механизма

Подачу гидростанции часто пытаются задать одним числом: «нужно столько-то литров в минуту». Для нового оборудования этого обычно мало. Насос должен обеспечить движение исполнительного механизма с нужной скоростью, но эта скорость относится к конкретному ходу, нагрузке, направлению движения и времени цикла.

Если у механизма есть быстрый подвод, рабочий ход, удержание и возврат, максимальная подача может потребоваться не там, где возникает максимальное усилие. Поэтому исходные данные стоит описывать не только через предельные значения, а через последовательность операций.

Запрос на изготовление гидростанций полезно дополнить схемой, ТЗ, фотографиями оборудования или хотя бы описанием движений. Производитель рассчитывает давление, расход, мощность привода, объём бака, управление и компоновку под рабочий цикл, а не под абстрактную похожую модель.

Ниже приведён порядок, который помогает сформулировать задачу без преждевременного выбора насоса.

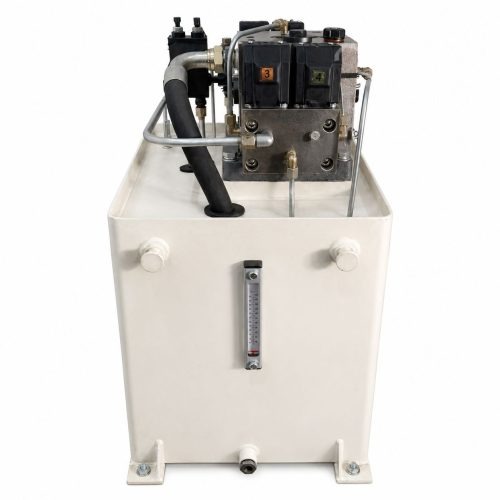

Компоновка станции уточняется после расчёта параметров и согласования схемы.

Начните с движения, а не с насоса

Подача связана со скоростью перемещения и объёмом рабочей полости исполнительного механизма. Для цилиндра важно знать диаметр поршня, диаметр штока, ход и требуемое время перемещения. Для гидромотора нужны рабочий объём, частота вращения и характер нагрузки.

В практике задания часто появляется фраза «цилиндр должен двигаться быстро». Она не даёт расчётной базы. Гораздо полезнее указать: какой ход выполняется, за сколько секунд он должен пройти, есть ли ограничение по плавности, требуется ли остановка в промежуточном положении.

Если размеры цилиндра пока неизвестны, можно описать технологическую операцию: массу или усилие, ход, время, способ удержания. Тогда расчёт начинается с выбора исполнительного механизма, а уже затем уточняется подача станции.

Разделите цикл на участки

Один механизм может требовать разных расходов на разных этапах. Быстрый подвод выполняется при небольшой нагрузке, рабочий ход идёт медленнее, удержание может требовать не расход, а устойчивое давление и отсутствие самопроизвольного перемещения.

Такой разбор не заменяет инженерный расчёт, но уменьшает риск ошибочного выбора по одному максимальному значению. Станция должна работать в реальном режиме оборудования: с пусками, паузами, разгрузкой, переключениями и ограничениями по нагреву.

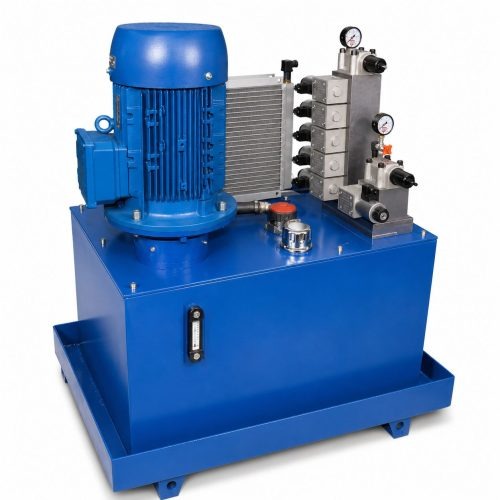

Бак, аппаратура, фильтрация и управление согласуются вместе с рабочими параметрами.

Учитывайте одновременность операций

Если в оборудовании один цилиндр завершает ход до начала следующего, требуемая подача отличается от режима, где несколько механизмов движутся одновременно. Ошибка в описании одновременности приводит либо к нехватке скорости, либо к избыточной мощности и лишнему тепловыделению.

В задании стоит отдельно отметить:

• какие механизмы могут двигаться одновременно;
• какая операция является ограничивающей по времени;
• нужно ли сохранять давление при остановке движения;
• есть ли повторяющиеся короткие циклы без длительных пауз;
• какое питание доступно для электродвигателя: 220 или 380 В.

На посадочной странице производителя указано, что для расчёта могут использоваться ТЗ, гидросхема, фото, шильдик или краткое описание оборудования. Это удобно, когда часть параметров ещё не оформлена в полноценный проект.

Не смешивайте расход и давление

Расход определяет скорость, давление связано с усилием и сопротивлением системы. В реальном узле они встречаются вместе, но не заменяют друг друга. Высокая скорость без достаточного давления не выполнит рабочий ход, а высокий запас давления не сделает цилиндр быстрее при малой подаче.

Для первичного задания достаточно честно разделить известное и неизвестное. Например: «ход 500 мм за 6 секунд, усилие известно ориентировочно, удержание 20 секунд, возврат быстрее рабочего хода». Такая запись полезнее, чем попытка угадать мощность станции без расчёта.

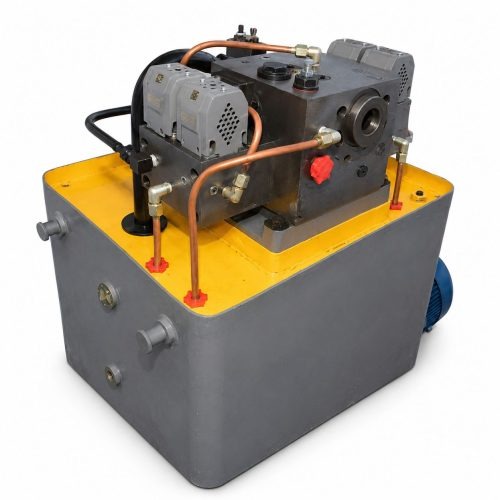

Расположение портов и подключений фиксируют до изготовления станции.

Что передать для расчёта подачи

Минимальный пакет данных можно собрать в одном письме или таблице. В нём должны быть назначение оборудования, требуемые движения, размеры исполнительных механизмов, скорости, усилия, цикл, питание, управление и ограничения по месту установки. Если есть фотографии, шильдик старой станции или чертёж, их лучше приложить сразу.

Главная мысль простая: подача выбирается не как «самое большое число», а как часть согласованного режима. Тогда давление, мощность, бак, фильтрация, тепловой режим и компоновка рассматриваются вместе, а станция проектируется под работу механизма, для которого она нужна.
